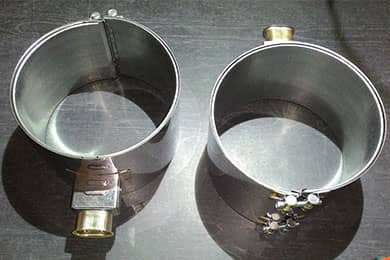

Хомутовые нагреватели (ТЭНы, полухомутовые, кольцевые). Санкт-Петербург.

Устройство хомутовых нагревателей . Разделяют два вида по типу изолятора. Керамический или миканитовый (МИКАНИТ -искусственный изоляционный продукт, изготовляемый путем склеивания листов слюды.)

Хомутовые тэны делятся на две основных группы: миканитовые и керамические.

В нагревателях с изоляцией из миканита резистивная лента (1) обматывается вокруг сердечника (2) требуемой формы и укладывается в корпус из нержавеющей стали (3). Между сердечником и корпусом нагревателя прокладывается слой миканита (4), что обеспечивается полную электроизоляцию нагревателя. Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход. Надежный контакт нагревателя с обогреваемой деталью обеспечивает хомут (6) с установленными на нем стяжными винтами.

Нагреватели подобного типа используют на экструдере, производстве пластмассовых изделий, в изготовлении масла.
